焊接法蘭

發表時間2016-03-17

? ?

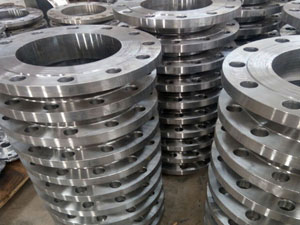

焊接法蘭

　　焊接法蘭是管子與管子相互連接的零件，連接于管端。焊接法蘭上有孔眼，螺栓使兩法蘭緊連。間用襯墊密封。焊接法蘭是一種盤狀零件，在管道工程中為常見。

　　焊接法蘭連接就是把兩個管道、管件或器材，先各自固定在一個焊接上，兩個焊接之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。焊接是高壓管道施工的重要連接方式。焊接法蘭連接使用方便，能夠承受較大的壓力。焊接法蘭被廣泛應用于石油、化工、天然氣、電站、冶金管道等領域。

　　法蘭對焊執行標準：

　　化工部標準：HG20595 HG20617

　　國家標準：GB/T9115-2000

　　機械部標準：JB/T82-94 JB/T82-59

　　船用標準：GB10746-89 CB/T47-1999

　　手工電焊設備一套，手柄式角磨機一臺，電動氣錘一把，平面尺一把

　　1.檢查調試設備，確保設備正常運轉;

　　2.準備φ4.0J506焊條好在300℃-350℃烘干一小時

　　1、組裝把椎體和大法蘭按圖紙要求組裝在一起,再平均把大法蘭分成8等份。

　　2、焊接由于法蘭較厚,坡口較大,圖1,因此采用分段對稱、多層焊接。

　　要求焊縫強度至少達到母材強度。焊縫表面平整光滑.無燒穿、焊漏、夾渣、咬邊、未焊滿等缺陷.余高小于2mm。無氣孔、夾渣等缺陷.

　　1、打底時一定使用J506焊條手工堆焊，并采用小電流焊接。嚴格按照焊接工藝焊接。
