拼接法蘭

發表時間2016-03-17

? ?

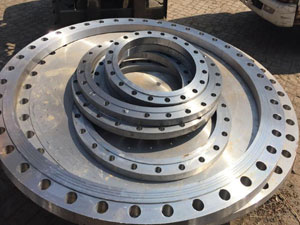

拼接法蘭

　　拼接法蘭是法蘭盤的一種生產形式，在一些單邊特別寬，在卷制及鍛制沒有辦法生產的時候，用中板切割出一定的形狀，然后拼接在一起，焊接壓平之后，再時行內外徑及螺栓孔的加工。大凡要拼接的法蘭盤，全是口徑比較大的及單邊特別寬的產品。并且在標準中找不到的，屬于異形法蘭。拼接的一些焊縫及探傷的要求執行相關的行業規定。壓力過大的產品不適宜采用此工藝。

　　材質多為碳鋼、合金鋼、及不銹鋼，還是主要以碳鋼和不銹鋼的材質為主。

　　1.先用(外徑-內徑)除以2 得出來結果。

　　2.再用(外徑-上面的結果)X上面的結果X0.0246615X厚度

　　經過了上面的兩步之后，就得出了大型法蘭的理論重量了。

　　例如：外徑2600mm, 內徑2400mm,厚度為50mm拼接碳鋼法蘭

　　( 2600-2400)/2=100 mm

　　(2600-100)x100x0.0246615x0.05=308.2688KG

　　(注：如果是不銹鋼的產品前面的步驟是全一樣的，只是到后乘以0.0246615的時候，換成是0.02491就可以了。)

　　生產標準

　　國標：GB/T9112-2000(GB9113·1-2000～GB9123?4-2000)

　　化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-2009系列、HG20615-2009系列

　　機械部標準：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994
